Определение и оценка наиболее нагруженныех областей конструкции

Из экранных рисунков видно, что наибольшие компоненты напряжений и деформаций достигаются в центральной части стальной мембраны крышки. Причем здесь наблюдаются большие градиенты радиальных напряжений по толщине мембраны. Радиальные напряжения изменяются по толщине крышки от отрицательных величин (–250 МПа) до положительных(240 МПа). При этом крышка деформируется так, что наибольшие перемещения в направлении оси z составляют -0,08 мм, при давлении на крышку p =20 МПа.

Выделим в расчетной области зоны наибольшей интенсивности напряженного состояния (рис. 6) в каждой из деталей конструкции, изготовленных из различных материалов – алюминиевого сплава (основание крышки) и стали (мембрана). Механические характеристики материалов КЭ обеих деталей приведены в табл.6.

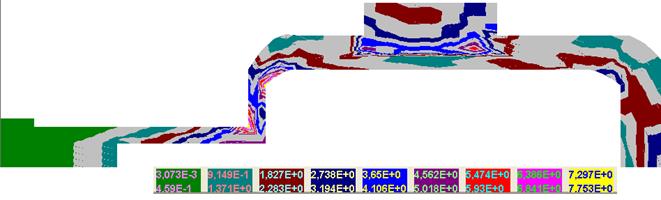

Рис. 6. Интенсивности напряжений (в МПа)

Сравнивая наибольшие расчетные значения интенсивностей с пределами текучести в соответствии с критерием Мизеса, получаем соответственно для основания крышки и мембраны:

[МПа];

[МПа].

Можем сделать заключение, что данная конструкция при указанных условиях нагружения (p =20 МПа) не является прочной. Условия прочности нарушаются в пластмассовой детали корпуса в зоне канавки, а так же вблизи переднего сужения того же корпуса.
