Е. Расчет шпунтовых ограждений- Шпунтовые стенки рассчитывают по первой группе предельных состояний; - Подавляющее большинство методов основано на классической теории предельного равновесия грунтов (Ea, Eп, Eо)

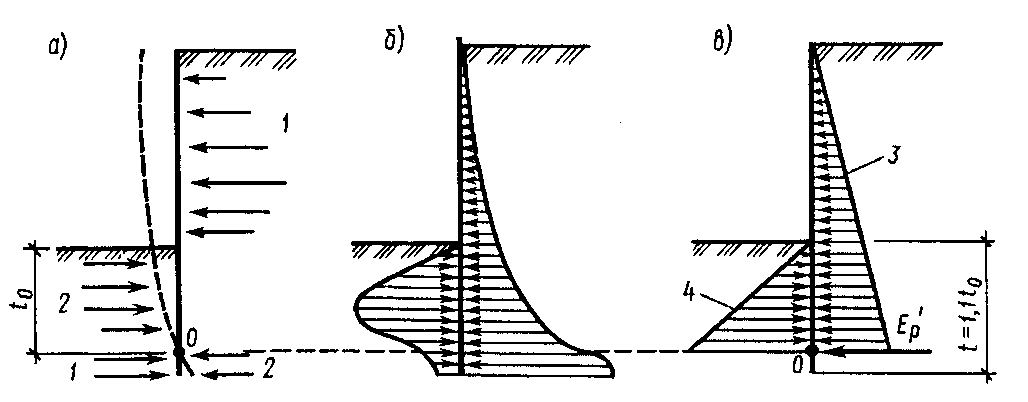

Рис. 14.6. Работа безанкерной шпунтовой стенки: а – действующие силы; б – фактическая эпюра давления грунта; в – эпюра давления грунта, принятая в расчете; 1 – активное давление; 2 – пассивное давление; 3 – предельное активное давление; 4 – предельное пассивное давление. → Безанкерные шпунтовые стенки (рис. 14.6) Задача состоит в определении глубины ее забивки, усилий, действующих в стенках, и размеров поперечного сечения шпунта. - Принимается, что под действием Ea, стенка стремится повернуться вокруг т.О, расположенной на некоторой глубине to ниже дна котлована - Устойчивость стенки обеспечивается вследствие уравновешенного активного и пассивного давления грунта с разных ее сторон. - За счет перемещений и гибкости стенки получается довольно сложным криволинейная эпюра давлений грунта на стенку (рис. 14.6. б) - С целью упрощения расчета эта эпюра заменяется на более простую (рис. 14.6. в). После этого задача становится статически определимой с двумя неизвестными to и Eр’, которые находятся из уравнений равновесия. равновесие момента относительно т. О ∑Мт.о.=0 следовательно приводит к уравнению 3й степени относительно to; to будучи определена, позволяет найти Eр’ из ∑X=0 – уравнение равновесия горизонтальных сил. - Поскольку полученная to определена из условия предельного состояния, для обеспечения запаса, ее увеличивают на величину ∆t полная глубина заделки шпунтовой стенки ; ∆t определяется из условия реализации обратного отпора грунта Eр’
где qto – вертикальное давление грунта на глубине приложенной силы Eр’ λр, λа – коэффициент активного и пассивного давления грунта - На практике чаще всего составляется только одно уравнение моментов, не содержащее Eр’, и определяется to, а полная заделка шпунтовой стенки в грунт принимается равной → Анкерные шпунтовые стенки - В зависимости от жесткости стенки различают 3 расчетные схемы:
Рис. 14.7. Расчет заанкеренной стенки схеме Э.К.Якоби: а – схема работы стенки; б – расчетная схема Критерий жесткости шпунтовой стенки определяется отношением: dav – приведенная высота стенки J – момент инерции приведенного сечения стенки «М» D – ширина шпунтины, м; t – глубина заложения стенки, м. - При - стенка повышенной жесткости (ж/б стена или стенка из буронабивных свай) ее следует рассчитывать по схеме «свободного опирания». → Свободно опертая стенка (схема Э. К. Якоби) - Расчет исходит из предположений, что в момент потери устойчивости стенка под действием сил активного давления грунта Ea, будет поворачиваться вокруг точки крепления анкера (рис. 14.7 а). При этом на дне котлована возникает выпор грунта и реакция массивного давления Упрощенная расчетная схема – рис.14.7. б - Необходимо найти: - to,- длина заделки стенки; - R - усилия в стенке и в анкере; - подобрать сечение стенки и анкера.
За расчетное значение заделки принимают
→ Заделанная стенка (схема Биома-Ломейера) или (метод упругой линии)
t; R; Усилие в анкере; и Eр
Рис. 14.8. Расчет заанкерной стенки по схеме Блюма-Ломейера: а – схема работы стенки; б – расчетная схема. Необходимо помимо уравнений равновесия добавочное условии – это равенство …угла поворота защемленного участка в месте заделки стенки, т.е. в т. О - Решение ведется методом последовательных приближений.
(Две постоянные интегрирования определяются из условия, что точка анкеровки и т.О являются неподвижными)
Если угол θ≠0, то изменяем глубину to и производим действия п.п 1-5 заново.
- Объем вычислений можно существенно сократить если использовать графоаналитический метод расчета, изложенный в справочнике проектировщика.
|
