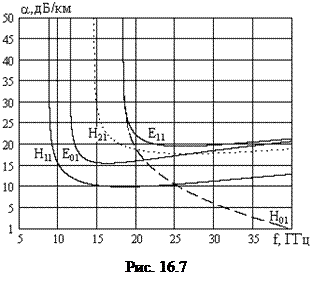

ЭМВ в круглом волноводеДля анализа ЭМП в круглом волноводе удобно использовать ЦСК (рис. 16.6). После вычислений, подробно рассмотренных в рекомендуемой литературе, получаем решения для продольных компонент. Решение для Е- волн ; . (16.14) где gnm – m- й корень функции Бесселя n- порядка. . (16.15) Решение для Н- волн ; , (16.16) где mnm – m- й корень первой производной функции Бесселя n- порядка. . (16.17) Физически n показывает периодичность ЭМП (число полуволн) по φ, а m – по r [2]. Для вычисления gnm и mnm используют таблицы и ряды. Из таблиц функций Бесселя получаем наименьшие значения g nm и mnm: μ11 = 1,8412 – Н11; γ01 = 2,4038 – Е01 ; μ21 = 3,0542 – Н21; μ01, γ11 = 3,8317 – Н01, Е11 и т. д. Таким образом, полоса частот одномодового режима в круглом волноводе находится между критическими частотами волн H11 и E01. , . (16.18) Волна H11 является основным типом в круглом волноводе. Структура ЭМП этой моды имеет ту же структуру, что и мода H10 в прямоугольном волноводе при соответствующей деформации волновода. Кроме ЭМВ основного типа, на практике используют и другие моды. Типы волн Н01 и E01 имеют структуру ЭМП, симметричную относительно оси волновода, которая не изменяется при вращении. Это свойство используется во вращающихся сочленениях [2]. Затухание моды H11 имеет частотную зависимость, аналогичную моде H10 в прямоугольном волноводе (рис. 16.7). Отсюда следует, что нижнюю часть одномодового диапазона частот не следует использовать из-за значительного затухания. Таким образом, полоса рабочих частот круглого волновода . (16.19) Моды вида Н0m имеют очень малое затухание, которое уменьшается с ростом частоты (рис. 16.7). Волна Н01, имеющая минимальное затухание, используется для передачи ЭМВ на дальние расстояния [2, 27]. Для нахождения всех типов волн, которые могут существовать на заданной частоте, в (16.15) и (16.17) заменяем γnm и μnm на X, после вычисления X в таблице функций Бесселя находим все значения γnm и μnm, которые меньше X. Затухание Н- волн оценивается следующей формулой: . (16.20) На рис. 16.7 приведены графики частотной зависимости коэффициента затухания для различных мод круглого волновода. Например, для медного волновода радиусом 10 мм диапазон частот одномодового режима составит от 8,8 ГГц до 11,5 ГГц, а рабочий диапазон – от 10,0 ГГц до 11,4 ГГц. На частоте 12 ГГц (X = 2,51 > μ11 и γ01) будут распространяться моды Н11 и E01 . На частоте 10 ГГц при kш = 1,4 коэффициент затухания для Н11 составит 0,023 1/м. Коэффициенты затухания мод Н11 и Н01 равны на частоте 31 ГГц (0,008 1/м), но на f = 50 ГГц a (Н01) = 0,003 1/м, что примерно в 3 раза меньше, чем a (Н11). Предельная мощность моды Н11 рассчитывается по формуле [2, 21] . (16.21)
|
