Общие правила оформления чертежей
Расчетно-графическая работа №1.
Содержание задания.
Упражнение №1.
«Сопряжения» Вычертить изображение технической формы, построив необходимые сопряжения линий. Нанести размеры по ГОСТ 2.307-68.
№ вар.
| с
| d
| e
| № вар.
| с
| d
| e
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Упражнение №2.
Вычертить изображение профиля прокатной стали, построив заданные уклоны и сопряжения. Нанести размеры по ГОСТ 2.307-68
…
|
|
|
|
|
| № вар.
| h
| b
| s
| t
| R
| r
|
|
|
| 4,5
| 7,6
|
| 3,5
|
|
|
| 4,5
| 7,2
|
| 2,5
|
|
|
| 4,8
| 7,8
| 7,5
|
|
|
|
| 4,8
| 7,3
| 7,5
|
|
|
|
| 4,9
| 8,1
|
| 4,5
|
|
|
| 4,9
| 7,5
|
|
|
|
|
|
| 8,4
| 8,5
| 3,5
|
|
|
|
| 7,8
| 8,5
| 3,5
|
|
|
| 4,8
| 7,8
| 7,5
|
|
|
|
| 4,8
| 7,5
| 7,5
|
|
|
|
| 4,9
| 8,7
|
| 3,5
|
|
|
| 4,9
| 8,4
|
| 3,5
|
|
|
| 5,1
| 8,4
| 8,5
| 3,5
|
|
|
| 5,1
| 8,7
|
| 3,5
|
|
|
| 5,1
| 8,7
|
| 3,5
|
|
|
| 4,5
| 7,6
|
| 3,5
|
|
|
| 4,5
| 7,2
|
| 2,5
|
|
|
| 4,8
| 7,8
| 7,5
|
|
|
|
| 4,8
| 7,3
| 7,5
|
|
|
|
| 4,9
| 8,1
|
| 4,5
|
|
|
| 4,9
| 7,5
|
|
|
|
|
|
| 8,4
| 8,5
| 3,5
|
|
|
|
| 7,8
| 8,5
| 3,5
|
|
|
| 4,8
| 7,8
| 7,5
|
|
|
|
| 4,8
| 7,5
| 7,5
|
|
|
|
| 4,9
| 8,7
|
| 3,5
|
|
|
| 4,9
| 8,4
|
| 3,5
|
|
|
| 5,1
| 8,4
| 8,5
| 3,5
|
|
|
| 5,1
| 8,7
|
| 3,5
|
|
|
| 5,1
| 8,7
|
| 3,5
| ……………………………………………………
Основные надписи (ГОСТ 2.104-68*)
Форма 1
Общие правила оформления чертежей.

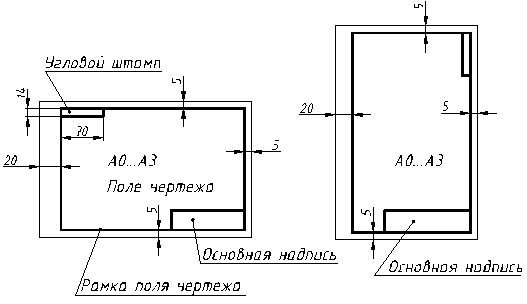

Форматы (ГОСТ 2.301-68*)

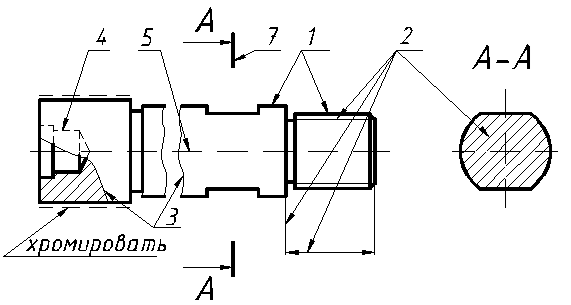

1.2. Линии чертежа (ГОСТ 2.303 – 68*)
№
n/n
| Наименование и
начертание
| Толщина линий по отношению к основной линии
| Основное
назначение
| 1.
| Сплошная толстая основная (в дальнейшем основная)
| S(0,5…1,4)
| Линии видимого контура;
линии перехода видимые;
линии контура сечения (вынесенного и входящего в состав разреза)
| 2.
| Сплошная тонкая
| S/3…S/2
(0,4…0,7)
| Линии контура наложенного сечения;
линии размерные, выносные;
линии штриховки;
линии-выноски, полки линий выносок;
линии перехода воображаемые;
линии для изображения пограничных деталей (обстановка);
линии ограничения выносных элементов.
| 3.
| Сплошная волнистая
| S/3…S/2
| Линии обрыва;
линии разграничения вида и разреза.
| 4.
| Штриховая
| S/3…S/2
| Линии невидимого контура;
линии перехода невидимого контура.
| 5.
| Штрих-пунктирная тонкая
| S/3…S/2
| Линии осевые и центровые;
линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений.
| 6.
| Разомкнутая
| S…1,5S
| Линии сечения
| 7.
| Штрих-пунктирная тонкая с двумя точками
| S/3…S/2
| Линии сгиба на развертках;
линии для изображения частей изделий в крайних или промежуточных положениях;
линии для изображения развертки, совмещенной с видом.
| 8.
| Сплошная тонкая с изломами
| S/3…S/2
| Длинные линии обрыва
| 9.
| Штрих-пунктирная утолщенная
| S/2…2/3S
| Линии, обозначающие поверхности, подлежащие термообработке или покрытию;
линии для изображения элементов, расположенных перед секущей плоскостью («наложенная проекция»)
|
1.3. Шрифты чертежные (ГОСТ 2.304 – 81*)
Шрифт Тип Б с наклоном 750
|
