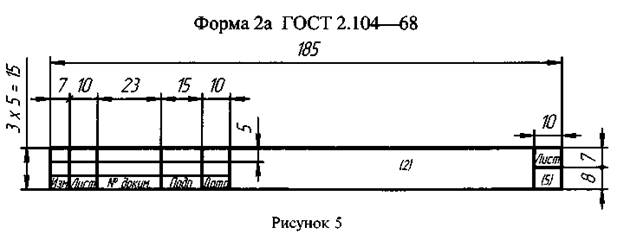

Основные надписиКаждый конструкторский документ должен иметь основную надпись, содержащую общие сведения об изображаемых объектах. Формы, размеры, содержание, порядок заполнения основных надписей и дополнительных граф к ним в конструкторских документах устанавливает ГОСТ 2.104—68. Основные надписи на чертежах и схемах должны соответствовать форме 1 (рисунок 3), а в текстовых документах форме 2 (рисунок 4) и форме 2а (рисунок 5). Основные надписи, дополнительные графы к ним и рамки выполняют сплошными основными и сплошными тонкими линиями по ГОСТ 2.303-68. Основные надписи располагают в правом нижнем углу конструкторских документов, вплотную к рамке (рисунок 2). На листах формата А4 по ГОСТ 2.301—68 основные надписи располагают только вдоль короткой стороны листа. В графах основной надписи на учебных чертежах указывают: — в графе 1 — наименование изделия; — в графе 2 — обозначение документа; — в графе 3 — обозначение материала детали (графу заполняют только на чертежах детали); — в графе 4 — масштаб (проставляется в соответствии с ГОСТ 2.302—68 и ГОСТ 2.109-73); — в графе 5 — порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют); — в графе 6 — общее количество листов документа (графу заполняют только на первом листе); — в графе 7 — наименование предприятия, выпустившего документ (на учебных чертежах наименование учебного заведения и номер группы); — в графе 8 — фамилии лиц, подписавших документ; — в графе 9 — собственноручные подписи лиц, фамилии которых указаны в графе 8; — в графе 10 — дату подписания документа, с указанием числа, месяца, года. На учебных чертежах графы 8, 9 и 10 заполняют для строк «Разраб» и «Пров». Подписи и дату вносят в конструкторские документы чернилами, тушью или шариковой авторучкой. Пример заполнения граф основной надписи для чертежа детали «Кронштейн» приведен на рисунке 6.

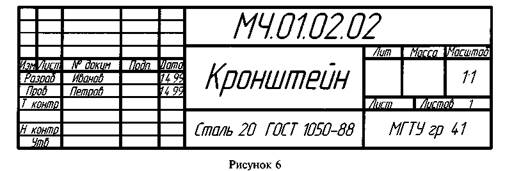

Пример заполнения граф основной надписи для сборочного чертежа «Телескоп ТР-100» приведен на рисунке 7. Пример заполнения граф основной надписи листа, следующего после титульного (второй лист), для текстового конструкторского документа «Пояснительная записка» приведен на рисунке 8. Пример заполнения граф основной надписи последующих листов для текстового конструкторского документа «Пояснительная записка» приведен на рисунке 9.
|
